Στο μάθημα αυτό θα δημιουργήσουμε ένα σύμβολο για τα παράθυρα. Θα έχει πολυγωνικό σχήμα και θα χωρίζεται σε τρία τμήματα. Το πάνω θα ορίζει το τύπο του παραθύρου, το κάτω αριστερά το ύψος του περβαζιού και το δεξιά το ανώφλι του παραθύρου.
Την εικόνα του τη βλέπετε στην συνέχεια
Θέλω να σημειώσω πως το εικονίδιο είναι για κατόψεις σε κλίμακα 1/100. Οι διαστάσεις του πολυγώνου αλλά και του μεγέθους του κειμένου, είναι στη κρίση σας να τα αλλάξετε. Πάντως το μέγεθός τους είναι καλό, προσωπική βέβαια εκτίμηση, όντως εφαρμοσμένο από μένα αρκετές φορές.
Και κάτι ακόμη, όταν ορίζουμε το Tag σε ένα παράθυρο, αυτόματα θα συμπληρώνονται οι αντίστοιχες τιμές των παραμέτρων του Tag. Αν δηλαδή έχουμε ένα παράθυρο που έχει ύψος 1.20 και είναι σε ύψος 1.00 από το δάπεδο, τότε αυτόματα η αριστερή παράμετρος θα πάρει τη τιμή 1.00 και η δεξιά την 2.20.
1. Θα σχεδιάσουμε πρώτα το πολύγωνο και τις εσωτερικές γραμμές.
Από την εισαγωγική σελίδα από την ομάδα των Families κλικ στο New για να ανοίξουμε ένα νέο αρχείο για τη δημιουργία μας.
2. Από τη καρτέλα που ανοίγει, πηγαίνουμε στο φάκελο Metric Template και στη συνέχεια στο Annotation
Και από εκεί επιλέγουμε το Template M_Windows Tag.rft και Open
3. Save as για να σώσετε με ένα νέο όνομα τη family για το tag των παραθύρων, για παράδειγμα My_Windows_Tag_1mmtext_polygoniko_klimaka100
4. Στην επιφάνεια εργασίας εμφανίζονται δυο κάθετες διακεκομμένες γραμμές που είναι τα επίπεδα αναφοράς, τα Ref planes, όπως βλέπετε στην επόμενη εικόνα
Κλικ στο εικονίδιο στο εικονίδιο Line που βρίσκεται στο Ribbon και στο πάνελ Detail
5. Από το Tab Modify / Place Lines και το πάνελ Draw επιλέξτε το εικονίδιο του πολυγώνου
6. Με κέντρο το κέντρο των RP σχεδιάστε ένα πολύγωνο με πέντε έδρες και ακτίνα 0.009, όπως βλέπετε στην επόμενη εικόνα:
7. Χωρίς να βγείτε από τη κατάσταση σχεδίασης, κλικ στο εικονίδιο της line στο πάνελ draw και σχεδιάστε μια οριζόντια γραμμή που να χωρίζει στα δύο το πολύγωνο και στη συνέχεια μια κάθετη που να χωρίζει στα δύο το κάτω μισό, όπως βλέπετε στην επόμενη εικόνα:
Καθώς σχεδιάζετε τις γραμμές κλειδώστε και τις κλειδαριές που εμφανίζονται με αριστερό κλικ πάνω τους.
Θα τοποθετήσουμε σε κάθε τμήμα του πολυγώνου τις ανάλογες ιδιότητες.
8. Ξεκινάμε από το πάνω που θέλουμε να δείχνει δυο πράγματα, το ένα τη λέξη ΠΑΡ και το άλλο ένα χαρακτηριστικό του παραθύρου για παράδειγμα τον αριθμό μαρκαρίσματός του, που θα εξηγήσω τι είναι στη συνέχεια.
Για να θέσουμε το σύμβολο από Home > πάνελ Text > και κλικ στο εικονίδιο Label
Εμφανίζεται στο δείκτη το σύμβολο του Label. Αριστερό κλικ κάπου στο κέντρο του πάνω τμήματος, όπως περίπου στην επόμενη εικόνα:

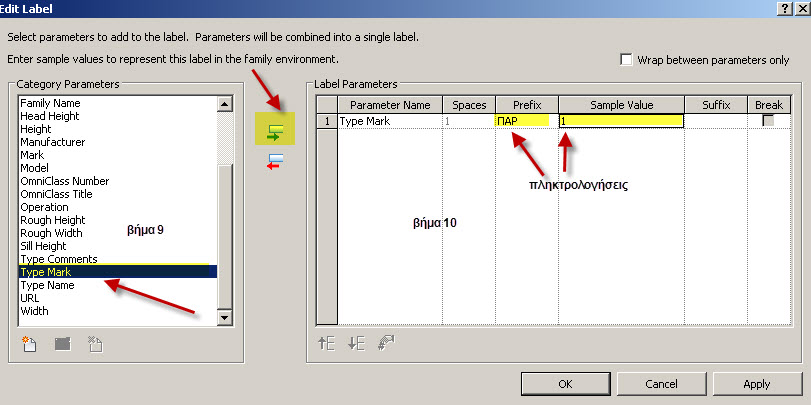

9. Εμφανίζεται η καρτέλα Edit Label. Στη αριστερή στήλη, την Category Parameters, υπάρχουν οι κατηγορίες παραμέτρων που διαθέτει το πρόγραμμα. Οι παράμετροι αντιπροσωπεύουν το είδος της παραμέτρου που μπορούμε να ενσωματώσουμε στο Label που προηγουμένως ορίσαμε στο πάνω τμήμα του πολυγώνου.
Όπως είπαμε θα δώσουμε ένα όνομα το ΠΑΡ και ένα αριθμό μαρκαρίσματος.
Από τη λίστα των Category Parameters, επιλέγουμε λοιπόν το Type Mark και κλικ στο πράσινο βελάκι στην μέση μεταξύ των δυο πινάκων της καρτέλας.
10. Ενεργοποιούνται οι δεξιές στήλες που προσδιορίζουν τις παραμέτρους της ετικέτας (Label). Πληκτρολογούμε στο Prefix το ΠΑΡ και στο Sample Value το 1 και ok για να κλείσετε τη καρτέλα. Τα βήματα 9 και 10 τα βλέπετε στην επόμενη εικόνα:
11. Εμφανίζονται στη επιφάνεια σχεδίασης το ΠΑΡ και δυο σημεία, το ένα με το σύμβολο περιστροφής.
Δυο φορές esc για να τελειώσουμε τη διαδικασία.
12. Αριστερό κλικ πάνω στο ΠΑΠ. Εμφανίζεται το πλαίσιο χειρισμού της καρτέλας της παραμέτρου και αριστερά στα Properties οι ιδιότητές της, όπου βλέπουμε και το στυλ της. Στη προκειμένη περίπτωση είναι το Label 3mm
13. Kλικ στο Edit Type για να αλλάξουμε το στυλ της ετικέτας μας.
14. Στην καρτέλα που εμφανίζεται κλικ στο Duplicate και στο Name δίνουμε ένα νέο όνομα το 1mm και ok.
To κάναμε αυτό για να μη πειράξουμε το αρχικό Style.
15. Στη καρτέλα Type Properties αλλάζουμε το Text Size σε 1.00mm, τσεκάρουμε το Bold , καθώς και το Italic. Οι διευθετήσεις φαίνονται στην επόμενη εικόνα:
Ok για να κλείσετε τη καρτέλα
Τώρα το κείμενο φαίνεται πολύ καλύτερο όπως βλέπετε και στην επόμενη εικόνα.
16. Το μπλε πλαίσιο χειρισμού μπορούμε να το μικρύνουμε από τα σημεία αριστερά και δεξιά αλλά και να το περιστρέψουμε, περιστρέφοντας ανάλογα και τη τιμή της παραμέτρου. Στο παράδειγμά μας εδώ, απλά σύρετε ένα από τα σημεία του για να το μικρύνετε. Esc για να τελειώσετε
Το ότι το μικρύναμε δεν επηρεάζεται τίποτα. Θα μπορούσαμε να το αφήσουμε ως είναι, αλλά το κάναμε για να μη μας μπερδεύουν οι γραμμές του, στη σύνταξη των υπόλοιπων ιδιοτήτων.
Οι γραμμές του πλαισίου δεν φαίνονται πουθενά, εκτός αν τσεκάρουμε το Show Border στη καρτέλα Type Properties. Στη περίπτωση αυτή οι γραμμές θα φαίνονται κατά τη φόρτωση του Tag, που δεν το θέλουμε, στο βαθμό που σχεδιάσαμε τις δικές μας.
17. Την ίδια μεθοδολογία των προηγουμένων βημάτων για την παράμετρο Type Mark θα ακολουθήσουμε και για τις υπόλοιπες. Πρώτα για το ύψος του στηθαίου.
Επιλέξτε πάλι τη Label > Αριστερό κλικ στο μέσο του αριστερού κάτω τμήματος και εμφανίζεται η καρτέλα Edit Label > Επιλέξτε τη παράμετρο Sill Height (ύψος περβαζιού) , κλικ στο πράσινο βελάκι για να ενεργοποιηθούν οι παράμετροι και στη Sample Value πληκτρολογήστε 0.00. Οκ για να κλείσετε τη καρτέλα και Esc για να φύγετε,
18. Επιλέξτε με αριστερό τη ιδιότητα και στο Properties αριστερά επιλέξτε από τη λίστα των type το 1mm που δημιουργήσατε στα προηγούμενα βήματα
Το αποτέλεσμα το βλέπετε στη συνέχεια
Μικρύνετε το πλαίσιο χειρισμού και μετακινήστε το ώστε να έρθει η τιμή της παραμέτρου στο μέσο του αριστερού τμήματος και τελικά όπως στην επόμενη εικόνα:
19. Ακολουθώντας την ίδια διαδικασία της προηγούμενης παραμέτρου, δημιουργούμε και αυτή του ύψους του ανώφλι του παραθύρου. Μόνο που στην καρτέλα Edit Label, επιλέγουμε την κατηγορία παραμέτρου: Head Height. Στο Sample Value τιμή και εδώ 0.00
Το τελικό αποτέλεσμα το βλέπετε στην επόμενη εικόνα:
Εφόσον έχετε συγχρόνως φορτωμένο το αρχείο έργου, όπου θα τοποθετήσετε το Tag του παραθύρου, απλά κλικ στο εικονίδιο: Load into Project του πάνελ Family Editor, στο tab Home του Ribbon.
Βέβαια εφόσον το έχετε σωσμένο ως αρχείο Family μπορείτε ανά πάσα στιγμή να το φορτώσετε σε οποιοδήποτε έργο σας. Στην επόμενη εικόνα το Tag του παραθύρου σε κάτοψη έργου.
Κλείνοντας θέλω να σημειώσω κάτι ακόμη που ξέχασα. Η παράμετρος Type Mark αναφέρεται στη παράμετρο Type Mark που έχει κάθε τυπολογικό στοιχείο του Revit και τη τιμή της την προσδιορίζουμε εμείς. Στην επόμενη εικόνα βλέπετε τη καρτέλα ιδιοτήτων ενός παραθύρου, όπου στη παράμετρο Mark, έδωσα τη τιμή 1
